2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

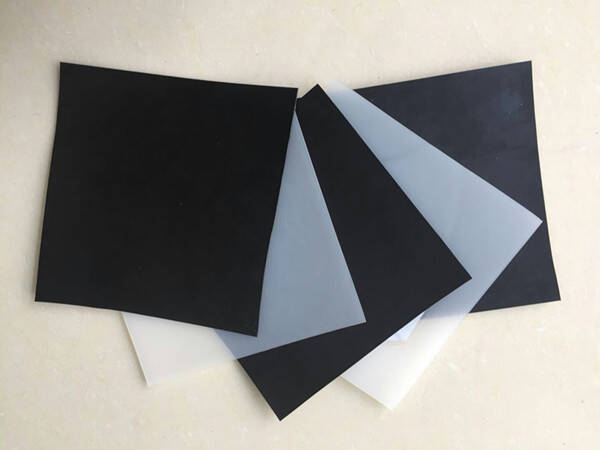

    在選擇土工膜時，應(yīng)注重土工膜的兩個物理性能指標，一是單位面積重量，單位為 g/㎡，在一般情況下，土工膜單價與單位面積質(zhì)量大致成正比，其力學強度隨質(zhì)量的增大而提高。二是厚度，單位為mm。聚乙烯(PVC)和聚氯乙烯(PE)是國內(nèi)外土工膜所用的原材料，在進行渠道防滲加固中，要考慮選擇何種原材料的土工膜和選擇何種形式的土工膜。這兩個方面對于土工膜性能、使用范圍和防滲效果均有重要影響。
    1、力學特性
聚乙烯土工膜與聚氯乙烯制成的土工膜的拉伸強度相差不是很大，但拉伸強度并不是選材的重要指標，因為土工膜不作為加筋的材料使用，只用于防滲。但從另一方面來說，聚氯乙烯土工膜伸長率比聚乙烯土工膜大一些，因添加有塑化劑，柔性較好，聚氯乙烯土工膜與沙粒接觸時可使沙粒嵌入膜內(nèi)更深一些且不破裂，從而增加二者之間的摩擦系數(shù)。因此，聚乙烯工膜與沙子之間的摩擦角要明顯小于聚氯乙烯土工膜，一般平均至少要大 5～6°。土工膜與土體接觸面，以及土工膜與其上保護層之間的抗滑穩(wěn)定性都會受摩擦系數(shù)的直接影響。工程經(jīng)驗證明，增加 PE 土工膜摩擦性能的方法有3種。
(1)、選用復(fù)合土工膜，因復(fù)合土工膜外層的土工織物與土體的摩擦系數(shù)較大，接近于 PVC 土工膜與土體的摩擦系數(shù)。(2)、對PE土工膜采用增加粗糙措施，如在土工膜光滑表面壓紋或噴涂增加粗糙材料。(3)、改變防滲建筑物的結(jié)構(gòu)，如調(diào)節(jié)坡度、增加防滑槽式防滑檻等。材料試驗證明，當PE土工膜的厚度從0.12mm 增加到0.24mm時，土工膜與粗沙的摩擦系數(shù)可以增加30%左右。

    2、可連接性
土工膜無論在出廠時幅寬多少，在實際使用時仍需要將每幅土工膜連接起來，以便形成一個整體的防滲膜體。在一般情況下，PE土工膜只能用加熱熔合的方式連接，而PVC除了可用加熱融合的方式，還可以采用特殊的黏合劑進行黏結(jié)。薄型土工膜由于不能用熱焊的方法連接，必須用黏結(jié)法連接，因此對于大斷面渠道施工中，只能選用PVC土工膜。      3、經(jīng)濟性
聚乙烯和聚氯乙烯制成的土工膜的目前價格一般在1萬元左右，聚氯乙烯土工膜相對密度大于聚乙烯土工膜，在相同厚度的情況下，單位面積聚氯乙烯土工膜的價格要高一些。另外，聚乙烯土工膜的幅寬為4.0～4.5m，而聚氯乙烯土工膜的幅寬為1.5～ 2.0m，相應(yīng)的聚乙烯土工膜的接縫數(shù)量要少，這樣可以節(jié)省接縫材料和接縫時間，因此工期短。

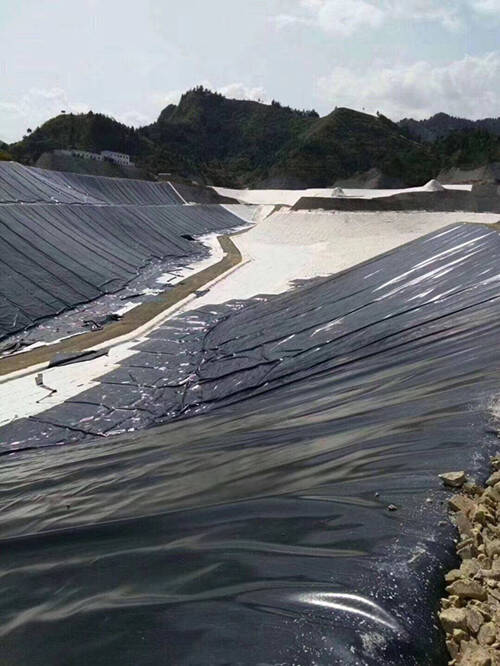

    土工膜用于渠道防滲，施工時應(yīng)嚴格執(zhí)行《水利水電工程土工合成材料應(yīng)用技術(shù)規(guī)范》，要求專業(yè)人員操作，必須加強過程控制，工程覆蓋前，嚴格檢查。
