2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

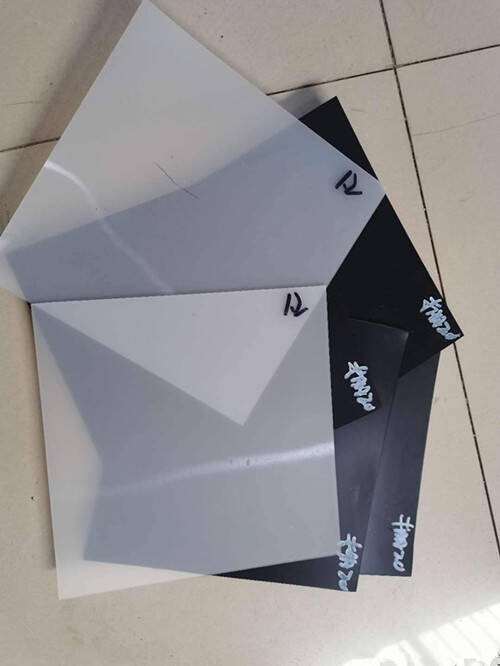

1、在焊接前，對鋪土工膜后的搭接寬度應再次進行檢查，HDPE土工膜焊接接縫搭接寬度應大于100mm；同時應對搭接部分300mm 左右范圍內(nèi)的膜面進行清理，使搭接部分保持清潔、干燥。焊接前對焊接部位再次進行檢查，不得出現(xiàn)破損、污點、灰塵以及其他妨礙焊接和影響施工質(zhì)量的雜質(zhì)。
2、施工中應注意保護HDPE土工膜的完整連續(xù)性，防止出現(xiàn)破損和劃傷，施工車輛禁止在HDPE土工膜上行駛、碾壓、無關(guān)人員不得在膜面上行走、逗留等，除施工必須作業(yè)工具，其他尖銳物品以及凡能對HDPE土工膜造成毀壞的工具，均不應出現(xiàn)在膜焊接的現(xiàn)場，安排專人現(xiàn)場監(jiān)管，配合焊接。
3、熱熔焊接完畢后，應及時安排具有專業(yè)資質(zhì)的人員進行氣壓檢測，檢測結(jié)果需 100％合格。氣壓檢測時，監(jiān)理應旁站見證，監(jiān)督檢測過程，判定檢測結(jié)果是否合格， 對檢測結(jié)果保留書面文件，施工，監(jiān)理，檢測人員簽字留樣存檔。
  氣壓檢測方法:適用于熱熔焊接形成雙軌焊縫，焊縫中間預留氣腔的特點，通過氣壓檢測設(shè)備檢測焊接部位的強度和氣密性。具體操作如下:待檢測的焊縫施工完畢后,封堵其兩端的氣腔,用氣壓檢測設(shè)備對焊縫氣腔加壓至250kPa,維持4～6min,氣壓不應低于240kPa， 然后迅速在焊縫的另一端開孔放氣，氣壓表指針讀數(shù)能夠迅速歸零方視為合格。
4、HDPE土工膜熱熔焊接及檢驗，應按照有關(guān)要求填表，記錄焊接時間、 焊接溫度、焊接速度等參數(shù)，由現(xiàn)場監(jiān)理、技術(shù)負責人簽字確認。
