2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

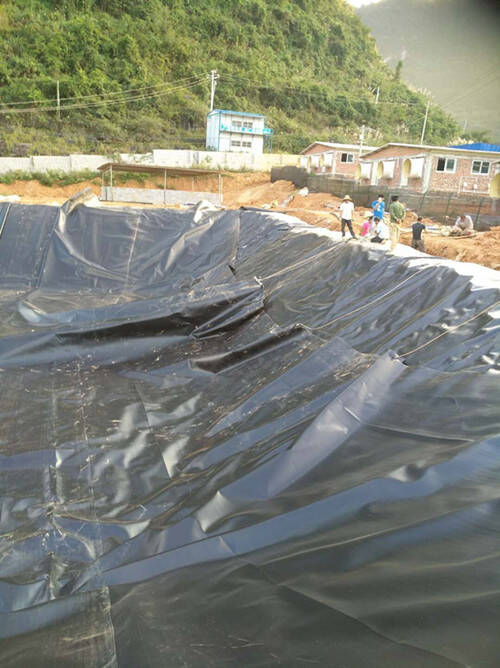

檢測部位PE土工膜焊接后,應及時對下列部位的焊接質(zhì)量進行檢測：
①、全部焊縫。②、焊縫結點。③、破損修補部位。④、漏焊和虛焊的補焊部位。⑤、前次檢驗未合格再次補焊的部位
現(xiàn)場檢測方法及設備規(guī)定
1、檢測方法應采用充氣法,即雙焊縫加壓檢測法及真空罐法,即真空壓力檢漏法。
2、檢測設備應采用氣壓式檢測儀及真空檢測儀。
3、焊接質(zhì)量要求
(1)、雙焊縫充氣長度為30-60m,雙焊縫間充氣壓力達到0.1-0.2MPa,保持1-5min,壓力無明顯下降即為合格。
(2)、對單焊縫和T形結點及修補點應采用50cmx50cm方格進行真空檢測。真空壓力不小于0.005MPa保持30s,肥皂液或洗滌靈不起泡即為合格。
4、現(xiàn)場檢測規(guī)定
(1)、檢測完畢,應立即對檢測時所做的充氣打壓穿孔全部用擠壓焊接法補焊。
(2)、檢測過程及結果應詳細記錄并標示在施工圖上。
(3)、檢測人員應在檢測記錄上簽字并簽署明確結論、意見和建議。
(4)、對質(zhì)檢不合格處應及時標記并補焊。經(jīng)再檢合格后方可銷號并記錄在案。
(5)、質(zhì)量保障小組應負責檢測的監(jiān)督及管理。

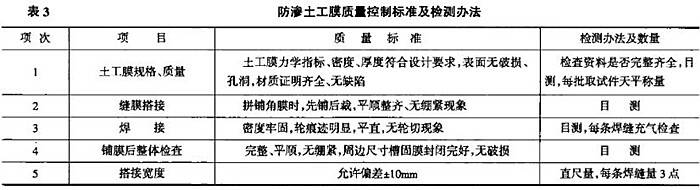

(6)、應始終保護已焊接合格的PE土工膜不受任何損壞。不得穿釘鞋、高跟鞋及硬底鞋在土工膜上踩踏,各類機械設備不得碾壓土工膜,不應使用有可能損傷土工膜的工、器具。在土工膜鋪設及焊接驗收合格后,應在24h內(nèi)在其上面鋪筑30mm厚M10水泥砂漿保護層;在下道工序不具備施工條件時,應采取另外的臨時防護措施(如覆蓋工業(yè)線毯 ),以防紫外線加速防滲土工膜的老化。防滲土工膜質(zhì)量控制標準及檢測方法詳見表
