2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

  選擇土工膜的厚度一般與下部支持層土料的粒徑,膜料的性能,上部承受水壓力及安全系數(shù)有關(guān)。我國(guó)尚無統(tǒng)一計(jì)算方法,大都試用蘇聯(lián)的,河海大學(xué)顧淦臣教授的及北京市水科所推薦的公式。如果在低于50米水頭的土石壩用蘇聯(lián)的1987年的公式,通過計(jì)算,用0.2mm聚乙烯土工膜就夠了,在前蘇聯(lián)一些粉煤灰貯存場(chǎng)就是這樣,實(shí)踐證明,效果不佳,漏水量較大,損失近10%之多。西方國(guó)家多采用0.7mm~1.0m以上的聚乙烯或聚氯乙烯土工膜。我國(guó)有的水庫(kù)采用0.2mm,近兩年來,隨著經(jīng)濟(jì)發(fā)展,人工費(fèi)用增加,一般均采用0.3mm以上,且開始選用復(fù)合土工膜。建議用顧襝臣教授的方法進(jìn)行校核為好。從施工逐漸采用機(jī)械運(yùn)輸,拖拉機(jī)或其它機(jī)械壓實(shí),以及從防老化,增加耐久性的要求,也不宜采用0.mm的土工膜了。

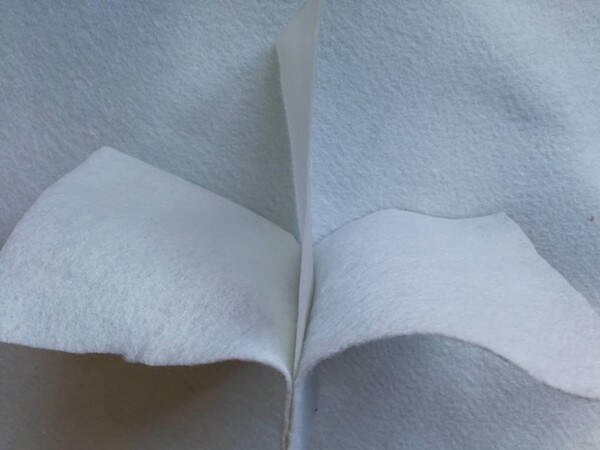

    此外大面積施工其接縫較多,在焊接時(shí)0.3mm厚以下的材料施工工人不易掌握,易造成破壞或漏洞,反而事倍功半,因此,水頭低于10米時(shí)采用土工膜不低于0.3mm,在30米以下似應(yīng)不小于0.6mm厚度的土工膜,如果采用復(fù)合土工膜不低于200g/m(無紡布)-0.5m土工膜視工程的重要性有所變化。

     聚乙烯、聚氯乙烯土工膜受陽(yáng)光輻射,尤其是紫外線對(duì)高分子材料破壞性較大,以至老化脆裂強(qiáng)度降低、伸長(zhǎng)率降低例如在某銅礦尾礦壩工地將厚0.8mm,幅寬5m折成1.7m的聚乙烯卷材(未加碳黑)運(yùn)至工地后未加任何遮蓋,在陽(yáng)光暴曬及雨水淋澆下存放,只有1年多聚乙烯卷材的兩端已經(jīng)脆裂,損失極大。高分子材料聚乙烯土工膜埋在地下已有10年~20多年未發(fā)現(xiàn)有大的老化,我們的實(shí)踐也證明了如加以遮蓋埋在覆蓋層下使用25年強(qiáng)度雖有所降低但使用沒有問題的。土工合成材料的國(guó)外專家吉隆特和塞貝內(nèi)里均認(rèn)為使用30年沒問題前蘇聯(lián)專家根據(jù)室內(nèi)資料,曾估計(jì)可使用50年以上。這里需要指出,同一種土工膜,愈厚則愈耐老化,愈薄愈不耐老化。
    為了防止老化過快,有些國(guó)內(nèi)生產(chǎn)廠家,在生產(chǎn)土工合成材料聚氯乙烯卷材時(shí)添加適量的抗氧劑,光穩(wěn)定劑,據(jù)廠家稱直接暴露于大氣中可保證十年。在生產(chǎn)聚乙烯卷材時(shí)添加炭黑可屏蔽紫外線,起到抑制紫外線直接輻射的作用,能延長(zhǎng)其使用年限,但需要增加約5%的費(fèi)用
   為了防止土工膜加速老化,應(yīng)在土工膜上加土或剛性材料覆蓋同時(shí)也可起到抵御一些如冰塊和維修機(jī)具或人工破壞或動(dòng)物造成的損壞;減小外部溫度的變化范圍,防止被風(fēng)刮起,防止被水浪沖擊或地下水托起。
   當(dāng)土工膜被土壤或其它顆粒狀材料覆蓋時(shí),土石壩坡不能低于1:2.5(垂直:水),適宜坡度為1:3,土工膜坡度應(yīng)比表面的坡度稍陡,以保證土壤覆蓋層的厚度隨深度的增加而增加,當(dāng)然壩面坡度必須由土壤坡度的穩(wěn)定性,密實(shí)性等確定。
