2021精品国产自在现线看,色鬼88在线视频一,日本免费一级高清婬曰本片,久久午夜综合久久

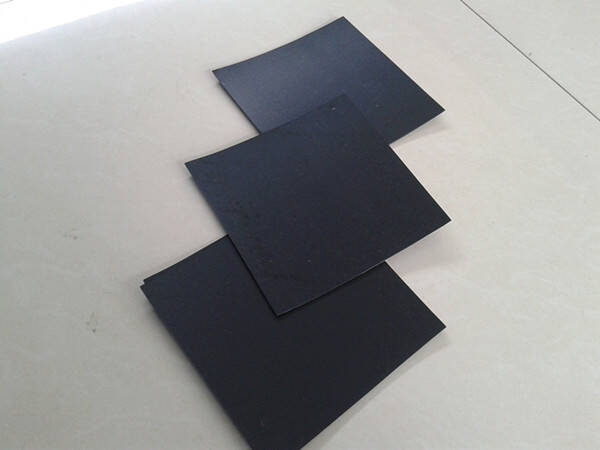

    高分子聚合物土工膜的種類較多,在材質(zhì)方面有塑料類、合成橡膠類等多用塑料類。塑料膜常用的有兩種,即聚乙烯PE和聚氯乙烯PVC。在構(gòu)造方面,有單層膜和復(fù)合膜復(fù)合膜又有一布一膜和兩布一膜,所謂布,即與膜粘接的土工織物,多用針刺非織造土工織物。
1、對(duì)于普通情況的選擇
   所謂普通情況,即一般土質(zhì)堤防,邊坡約為1:3,迎水面采用砌石護(hù)坡,或厚度不小于10cm的混凝土板護(hù)坡。
   理論上,單膜、一布一膜和兩布一膜型的復(fù)合膜均可選用,但從施工損壞土工膜的可能性和膜的接觸料選擇的廣泛性考慮,選擇復(fù)合膜是經(jīng)濟(jì)合理的。
   若膜鋪設(shè)在中粗砂中,則選擇單膜是合適的;若與膜接觸的材料是粗顆粒料,則選擇復(fù)合膜,以織物與其接觸較為適宜。
   一般堤防高度大多在15m以下,若選用復(fù)合膜,則塑料膜的厚度在0.35~0.50mm是合
適的,若選用單膜,則厚度宜在5mm以上。上述厚度控制因素不是水頭的大小,而是施工中的損傷與劃痕的深度。

2、對(duì)于特殊情況的選擇
   所謂特殊情況,即不屬于上述普通范疇的情況,例如有的新建堤防或加高加固堤防,采用堆石料,迎水坡坡比為1:1.5;有的堤防采用厚度不足10m的混凝土板作護(hù)坡;還有的建在礦區(qū)的堤防,沉陷量很大。
(1)、堆石堤防。坡比為1:1.5的堆石堤坡,其上的砂礫墊層與土工膜之間的摩擦阻力通常不能維持它們之間的穩(wěn)定,尚需利用粘結(jié)作用,可在砂礫石墊層上澆筑一層厚約10cm的無(wú)砂混凝土,利用水泥漿液與膜的粘結(jié),或以間隔條狀瀝青涂抹粘結(jié)。此時(shí),應(yīng)選擇具有針刺織物的復(fù)合土工膜,以針刺織物作為被粘結(jié)對(duì)象。
(2)、薄保護(hù)層。有些堤防釆用現(xiàn)澆混凝土板或預(yù)制混凝土板作為護(hù)坡,兼作迎水面防滲土工膜的保護(hù)層,厚度一般均小于15cm。由于大多數(shù)堤防僅在汛期擋水,在非汛期氣溫較高的
時(shí)段混凝土板在陽(yáng)光曝曬下,溫度很高。為了避免引起溫度老化,此時(shí)應(yīng)選擇具有一面較厚的針刺織物(克重在300gm2以上)復(fù)合土工膜,并以較厚織物的一面與混凝土板接觸,以減少溫度對(duì)防滲土工膜的影響,保證土工膜的有效使用壽命。
(3)、礦區(qū)堤防。礦區(qū)附近的堤防由于受地下采動(dòng)的影響,通常沉降量大,導(dǎo)致堤防局部裂縫,除了采用傳統(tǒng)的充填灌漿加固以外,采用土工膜迎水面防滲是這種特殊堤防綜合加固措施中的最有效的措施之一。由于土工膜和復(fù)合土工膜的伸長(zhǎng)率較大能適應(yīng)局部結(jié)構(gòu)的較大位移,盡管有的裂縫寬達(dá)數(shù)厘米,但分?jǐn)偟揭欢ㄩL(zhǎng)度上,其實(shí)際應(yīng)變量大多在土工膜的彈性極限或屈服極限以內(nèi)。此時(shí)應(yīng)選擇塑膜厚度0.8mm以上的兩布一膜型復(fù)合土工膜,使其具有較大的應(yīng)變余能,以適應(yīng)特殊的工作狀態(tài)。
